KLOROFİL II MİKROSKOPİK FLORUMETRE SİSTEMİ

Açıklama

KLOROFİL II MİKROSKOPİK FLORUMETRE SİSTEMİ

MİKROSCOP-PAM SİSTEMİ

MICROSCOPY-PAM, doku preparatları veya süspansiyonlar gibi mikroskobik numunelerdeki en küçük noktaları ölçebilen son derece hassas görüntüleme yapmayan bir klorofil florometresidir. Florometre, modüle edilmiş bir LED ışık kaynağı ve modüle edilmiş klorofil floresansının tespiti için bir fotomultiplier ile donatılmış modifiye edilmiş bir epi-floresan mikroskoptan oluşur.

MICROSCOPY-PAM’ın Üstün Özellikleri

Yüksek hassasiyetli kırmızı-geliştirilmiş fotoçoğaltıcı tüp ile floresan tespiti

Tek hücre analizi

Mavi veya kırmızı ışıklı versiyon mevcuttur

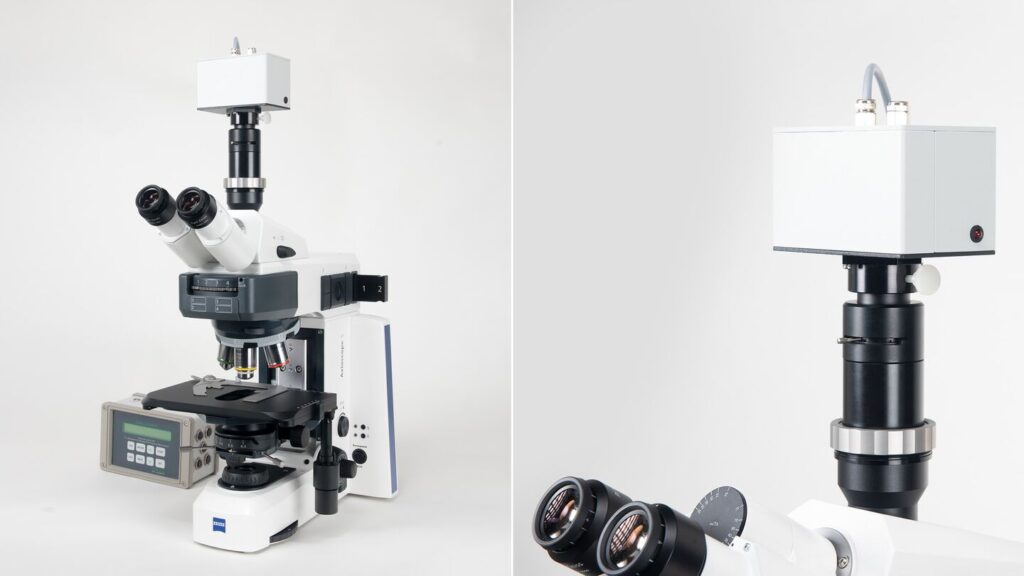

MICROSCOPY-PAM sistemi bir Zeiss AxioScope 5 epifloresan mikroskobu kullanır. Mikroskobun standart versiyonu, 20 kat büyütmeli geniş açıklıklı bir Zeiss Fluar objektif lensi ve floresan uyarımı için mavi 470 nm Zeiss LED modülü ile donatılmıştır. Kırmızı-turuncu 625 nm Zeiss LED modülü alternatif ışık kaynağı olarak mevcuttur.

Özel bir darbe modülasyon rejimi, aynı LED modülünün ölçüm ve aktinik ışık için kaynak olarak kullanılmasına ve ayrıca doygunluk darbeleri için kullanılmasına izin verir.

Klorofil floresansı, mikroskobun özel bir dedektör-okuyucusuna monte edilmiş bir fotoçoğaltıcı ile tespit edilir. Oküler, görüş alanının daraltılabileceği bir iris diyaframı ile donatılmıştır. Özel bir dikroik ışın ayırıcı filtre seti, geniş bant floresan emisyonunu (λ > 650 nm) filtreler.

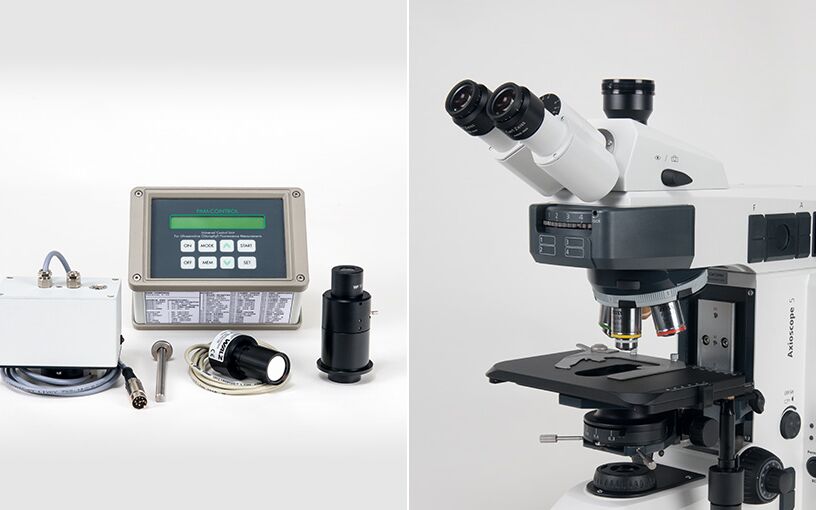

Floresan uyarımı ve tespiti, MICROSCOPY-PAM’ın tek başına çalışmasına izin veren ancak aynı zamanda sistemin bir Windows bilgisayarı tarafından çalıştırılması için bir arayüz görevi gören PAM-CONTROL ünitesi tarafından kontrol edilir.

PAM-CONTROL ünitesi, WinControl yazılımının 2 veya 3 sürümleriyle çalıştırılabilir. Sistem, bir RS 232 kablosu, bir USB-RS 232 adaptörü (bir RS-232 portu mevcut olmadığında), bir şarj cihazı MINI-PAM/L, bir grafik kaydediciyi bağlamak için bir kablo ve bir taşıma kutusu içerir.

Veri Değerlendirmesi

Otomatik algılama ve standart floresan parametrelerinin hesaplanması ile doyurucu darbe analizi: F0, FM, F0’ (ölçülen veya hesaplanan), FM’, F, FV/FM, qP, qL, qN, NPQ, Y(II), Y(NPQ), Y(NO), ETR.

Veri Dışa Aktarımı

Orijinal floresan izlerinin, doyurucu darbe analizi verilerinin ve ışık tepki eğrilerinin parametre tahminlerinin CSV veya TXT formatında dışa aktarılması.

Otomatik Rutinler

Birçok florometre fonksiyonunun tekrarlayan tetiklenmesi (örneğin, doygunluk darbe analizi, indüksiyon eğrileri). Işık ve indüksiyon eğrilerinin otomatik yürütülmesi, ofset düzeltmesi ve dahili ışık sensörünün kalibrasyonu.

Müşteri Tarafından Tanımlanan Ölçüm Protokolleri

Toplu dosyalar kullanılarak özelleştirilmiş deneysel prosedürlerin yürütülmesi.

MICROSCOPY-PAM için Özellikler

Tüm özellikler önceden haber verilmeksizin değiştirilebilir.

Evrensel Kontrol Ünitesi PAM-CONTROL için Özellikler

Tüm özellikler önceden haber verilmeksizin değiştirilebilir.

Özellikler

Veri belleği: 4000 veri kümesi için bellek sağlayan 128 kB CMOS RAM

Mikrodenetleyici: CMOS 80C52

Ekran: Arka aydınlatmalı 2 x 24 karakter alfanümerik LC ekran

Kullanıcı arayüzü: Dahili mod menüsünü çalıştırmak için 2 x 4 dokunmatik tuş

Ölçülen parametreler: F0, FM, FM’, F, FV/FM (maks. Verim), ΔF/FM’ (Verim), qP, qN, NPQ, PAR (özel mikro kuantum sensörü kullanılarak), ETR (yani PAR x ΔF/FM’)

Güç kaynağı: Dahili şarj edilebilir pil 12 V/2 Ah, en az 10.000 Verim ölçümü için güç sağlar, otomatik kapanma, pil şarj cihazı MINI-PAM/L (100 ila 240 V AC)

Boyutlar: 17,6 cm x 11,5 cm x 9,5 cm (U x G x Y)

Ağırlık: 2 kg (pil dahil)

Çalışma sıcaklığı: -5 ila +45 °C

Bağlantılar

Aktinik ışık: Üç aktinik LED’e kadar çalıştırır

AUX girişi: Sıcaklık ve ışık sensörlerinden gelen sinyalleri alır

AUX çıkışı: Harici LED sürücülerine kontrol sinyalleri gönderir

Şarj: Pil şarj cihazı için soket

Uzak kırmızı ışık: Üç adede kadar uzak kırmızı LED çalıştırılabilir

Ölçüm ışığı: Hem ölçüm hem de aktinik ışık kaynağı olarak üç adede kadar LED çalıştırma kapasitesi, 12 LED yoğunluğu ve 12 darbe frekansı ayarı mevcuttur, ölçüm ışığı frekansının otomatik olarak değiştirilmesi

Çıkış: Grafik kaydediciye analog sinyal sağlar

Fotomultiplier: Fotomultiplier PM-MF’nin tam kontrolü

RS232: Windows Bilgisayarıyla İletişim

Bilgisayar Kontrollü İşlem

Yazılım: WinControl-3 Sistem Kontrol ve Veri Toplama Programı (Microsoft Windows 10 ve 11) PC üzerinden ölçüm sisteminin çalıştırılması, veri toplanması ve analizi. Windows 10 on ARM ile uyumlu değil

Pil Şarj Cihazı MINI-PAM/L

Giriş: 100 ila 240 V AC, 47 ila 63 Hz

Çıkış: 19 V DC, 3,7 A

Çalışma sıcaklığı: 0 ila 40 °C

Boyutlar: 15 cm x 6 cm x 3 cm (U x G x Y)

Ağırlık: 300 g

PAM-2000/K1 grafik kaydedici için analog çıkış kablosu

Uzunluk: 1,5 m

Ağırlık: 70 g

USB-RS 232 adaptörü ve RS 232 kablosu PAM-2000/K3

Özellikler pazar teklifine bağlıdır

Taşıma Kutusu CONTROL-T

Tasarım: PAM-CONTROL ve aksesuarlar için özel köpük ambalajlı alüminyum kutu

Boyutlar: 60 cm x 40 cm x 25 cm (U x G x H)

Ağırlık: 5 kg

Fotomultiplier PM-MF

Tasarım: Darbe ön yükselteci ve otomatik aşırı yük kapatma özelliğine sahip fotosensör modülü H-6779-01 (Hamamatsu) temel alınarak, Stand ST-101 üzerine sabitlenecek montaj çubuğuna sahip alüminyum gövde

Sinyal algılama: Yüksek kırmızı duyarlılığa sahip minyatür fotomultiplier (tip H6779-01, Hamamatsu)

Boyutlar: 110 mm x 65 mm x 78 mm (Y x G x D)

Ağırlık: 520 g (1,4 m kablo dahil)

Epifloresan Mikroskobu Zeiss AxioScope.A1

Tasarım: Zeiss AxioScope.A1 temel alınarak; kısa geçişli girişim filtresi (λ < 500 nm) dahil Zeiss LED modülü 470 nm. Dikroik ışın ayırıcı filtre seti; modifiye edilmiş dürbün fototüpü %100, Fotomultiplier-Detektör PM‑MF montajı için adaptör-tüp ile, iris diyaframı ve dedektör-oküler ile

Objektif lens: Fluar 20x/0.75

Okülerler: PI 10×23 (2 parça)

Kondansatör: NA 0.9

Lamba: 6 V/30 W

Şebeke beslemesi: Otomatik transformatör. Giriş 100-240V, 50-60 Hz, 700 mA. Çıkış 12 V DC, 2,5 A

Boyutlar: 50 cm x 26 cm x 50 cm (Y x G x D)

Ağırlık: yaklaşık. 10 kg

Adaptör Seti MC-A

Tasarım: Uzun geçişli filtreden (λ > 640 nm) ve mikroskopun dedektör-gözüne monte edilmek üzere adaptörden oluşan Fotomultiplier-Detektör PM‑MF için

Aksesuarlar

Mikro Kuantum Sensörü MC-MQS

Tasarım: Objektif merceğin altına monte edilmek üzere (nesne kaydırağı yerine); 0,2 mm pim deliği, floresan difüzör, mavi güçlendirilmiş fotodiyot ve ayrı ön yükselteç içerir

Boyutlar: Sensör, 76 mm x 26 mm x 4 mm (U x G x Y); ön yükselteç, Ø 25 mm, uzunluk 77 mm

Ağırlık: 110 g (85 cm kablo ve ön yükselteç dahil)
