YÜKSEK PERFORMANSLI KLOROFİL II FLOROMETRE CİHAZI

Açıklama

PAM-2500 YÜKSEK PERFORMANSLI KLOROFİL II FLOROMETRE CİHAZI

PAM-2500 klorofil florometresi, 1990’larda iyi bilinen PAM-2000/2100 cihazlarıyla başlayan taşınabilir PAM florometreleri serisini sürdürüyor. PAM-2500, en son teknoloji kullanılarak tamamen yeniden geliştirildi. Uygulama alanı, fotosentezin doygunluk darbe analizinden polifazik floresan yükselme kinetiğine (OJIP) kadar uzanıyor.

PAM-2500 için PamWin-3 yazılımı, normal kişisel bilgisayarlarda Windows işletim sistemlerinde, ayrıca ultra mobil dokunmatik ekranlı bilgisayarlarda (UMPC) çalışır. Açık hava uygulamaları için PamWin-3, PAM-2000/2100 cihazları için yazılımın temel öğelerinden türetilen özel bir yazılım arayüzü sağlar.

PAM-2500’ün Olağanüstü Özellikleri

Tüm ışık kaynakları için en son nesil ışık yayan diyotlar

Kırmızı ve mavi aktinik ışık. Güçlü uzak kırmızı LED ışık kaynağı

10 μs zaman çözünürlüğüne sahip mevcut en hızlı taşınabilir PAM florometresi

Yosun ve siyanobakterilerin seyreltik süspansiyonlarını ölçmek için yüksek hassasiyet

PAM-2500 Klorofil Florometresinin Genel Özellikleri

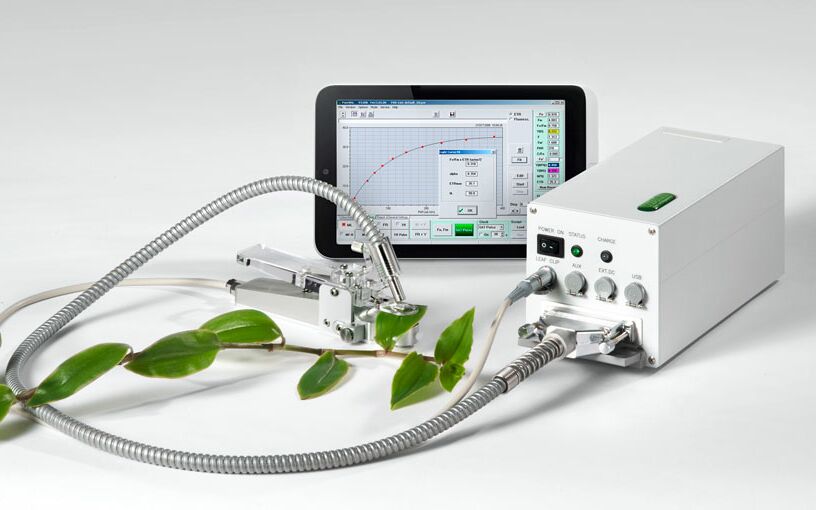

PAM-2500 klorofil florometresi son derece kompakt ve güçlü bir ölçüm sistemidir. Tüm optik ve elektronik bileşenler 23 cm x 10,5 cm x 10,5 cm’lik bir muhafazada bulunur. Önceki taşınabilir PAM florometrelerinden farklı olarak, yarı dikdörtgen ışık yoğunluğu değişikliklerine izin veren doygunluk darbeleri için yüksek performanslı LED’ler kullanılır.

PAM-2500 Yapılandırmaları

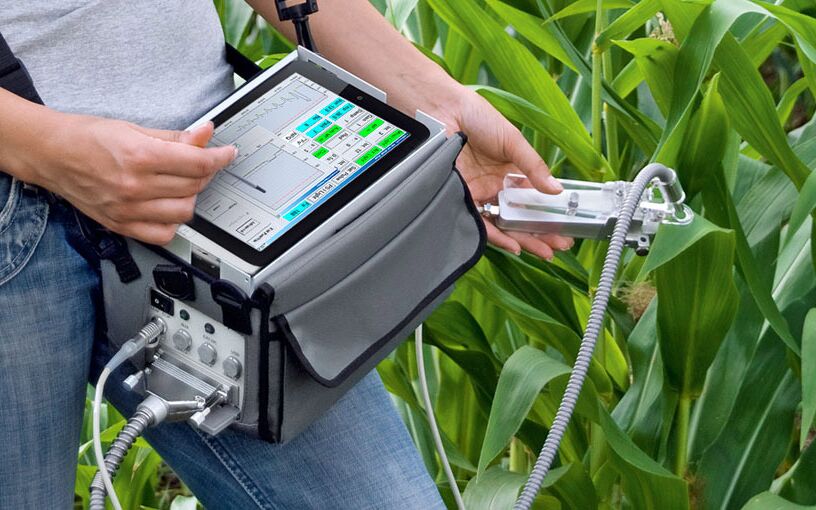

PAM-2500 klorofil florometresi yaprak ve süspansiyon ölçümleri için yapılandırılabilir. Her iki durumda da esnek bir optik fiber, modüle edilmiş ölçüm ışığını ve aktinik ışığı numuneye yönlendirir ve klorofil floresansını toplar.

Yapılandırmadan bağımsız olarak, güç LED’lerinin kullanımı, numune seviyesinde 4000 μmol m-2 s-1’e kadar yüksek aktinik yoğunluklar ve 125.000 μmol m-2 s-1’e kadar tek dönüşlü flaş yoğunlukları ile sonuçlanır. Ek olarak, PAM-2500, 800 μmol m-2 s-1’e kadar mavi aktinik ışık ve verimli bir uzak kırmızı ışık kaynağına sahiptir.

Yaprak ölçümleri için, numune özel yaprak klipsleriyle elyafa göre konumlandırılır. Işık algılayan yaprak klipsi 2030-B’nin kullanımı, ortam PAR ve PS II fotokimyasal verimlerinden, Y(II) göreli elektron taşıma hızlarının türetilmesine izin verdiği için özellikle avantajlıdır. Ayrıca, 2030-B klipsi bir termoelement ile yaprak sıcaklığını ölçer.

İzole edilmiş kloroplastların, alglerin veya siyanobakterilerin süspansiyonlarını incelemek için, fiberoptikler özel küvet KS-2500’e takılır. Küvet, manyetik karıştırıcı ve sıcaklık kontrolü ile birlikte kullanılabilir.

PAM-2500’ün Özellikleri

Florometre / Genel Tasarım

Sinyal algılama: Uzun geçişli filtreyle korunan PIN fotodiyot (T50%=715 nm). Seçici pencere amplifikatörü

Soketler: Özel Fiberoptik 2010-F için konektör. USB soketi. Yaprak Klips Tutucu 2030-B veya Mikro Kuantum/Sıcaklık Sensörü 2060-M için soketler, Pil Şarj Cihazı MINI-PAM/L veya MINI-PAM/AK kablosuyla harici 12 V pil ve harici lamba/tetik çıkışı

İletişim: USB. Bluetooth Sürüm 2.0 + EDR Sınıf 2

Kullanıcı arayüzü: PamWin-3 yazılımına sahip Windows bilgisayar

Güç tüketimi: Temel çalışma 1,6 W, tüm dahili ışık kaynakları maksimum çıkışta çalıştırıldığında 8 W (ölçüm ışığı, kırmızı ve mavi aktinik ışık ve uzak kırmızı ışık). Maksimum yoğunlukta doygunluk darbesi, 30 W

Güç kaynağı: Şarj edilebilir kapalı kurşun-asit pil 12 V/2 Ah; Pil Şarj Cihazı MINI-PAM/L (100 ila 240 V AC)

Şarj süresi: 6 saat (PAM-2500 kapalıyken) Pil Şarj Cihazı MINI-PAM/L aracılığıyla

Çalışma sıcaklığı: -5 ila +40 °C

Çalışma nem aralığı: Yoğuşmayı önlemek için %20 ila %95 RH

Boyutlar: 23 cm x 10,5 cm x 10,5 cm (U x G x Y) alüminyum gövde

Ağırlık: 2,5 kg (pil dahil)

Florometre / Işık Çıkışı

Ölçüm ışığı: Kırmızı LED’ler, 630 nm’de maksimum emisyon, FWHM (tam genişlik maksimum yarıda) 20 nm. F0 belirlemeleri için 10 ila 5000 Hz modülasyon frekanslarında 1 μs darbeler (varsayılan 200 Hz) ve aktinik aydınlatma sırasında 1 ila 100 kHz, 100 veya 200 kHz’lik hızlı kinetik, 20 yoğunluk seviyesi, 0,001 ila 100 μmol m-2 s-1 aralığında frekans bağımlı etkili PAR

Mavi aktinik ışık: LED’ler, 455 nm’de maksimum emisyon, FWHM 20 nm, PAR 800 μmol m-2 s-1’e kadar, 20 yoğunluk seviyesi

Kırmızı aktinik ışık: LED’ler, 630 nm’de maksimum emisyon, FWHM 15 nm, PAR 4000 μmol m-2 s-1’e kadar, 20 yoğunluk seviyesi

Doygunluk darbeleri: Kırmızı LED’ler (kırmızı aktinik ışığa bakın), PAR 25000 μmol m-2 s-1, 0,1 ile 0,8 s arasında ayarlanabilir, 20 yoğunluk seviyesi

Çoklu dönüş flaşları: Kırmızı LED’ler (kırmızı aktinik ışığa bakın), PAR 25000 μmol m-2 s-1’e kadar, 1 ile 800 ms arasında ayarlanabilir, 20 yoğunluk seviyesi

Tek dönüş flaşları: Kırmızı LED’ler (kırmızı aktinik ışığa bakın), PAR 125000 μmol m-2 s-1’e kadar, 5 ile 50 μs arasında ayarlanabilir

Uzak kırmızı ışık: LED, 750 nm’de maksimum emisyon, FWHM 25 nm, 20 yoğunluk seviyesi

Özel Fiberoptik 2010-F

Tasarım: Üç pimli optik konnektörlü esnek, çelik spiral, plastik kaplı demet

Eklem ucu (ölçüm yeri): Aktif çap 6 mm, dış çap 8 mm

Uzunluk: 100 cm

Ağırlık: 300 g

Mesafe Klipsi 60° 2010-A

Tasarım: Fiber tutucu ve 11 mm numune deliği olan metal klips: 5,5 cm x 1,4 cm (U x G)

Fiber tutucu: 1,2 cm uzunluk, tabandan 0,7 cm yukarıya monte edilmiş, fiber optiği sabitlemek için yan vidalı. Fiber optik ekseni ile numune düzlemi arasındaki açı: 60°. Lif ucu ile yaprak yüzeyi arasındaki mesafeyi değiştirmek için iki ara halka

Pil Şarj Cihazı MINI-PAM/L

Giriş: 90 ila 264 V AC, 47 ila 63 Hz

Çıkış: 19 V DC, 3,7 A

Çalışma sıcaklığı: 0 ila 40 °C

Boyutlar: 15 cm x 6 cm x 3 cm (U x G x Y)

Ağırlık: 300 g

Taşıma Çantası

Taşıyıcı: Omuz ve kalça kemerli sağlam saha taşıma çantası

Taşıma Kutusu 2040-T

Tasarım: PAM-2500 ve aksesuarları için özel köpük ambalajlı alüminyum kutu

Boyutlar: 60 cm x 40 cm x 25 cm (U x G x Y)

Ağırlık: 5 kg

Sistem Kontrolü ve Veri Toplama

Yazılım: PamWin-3 Sistem Kontrolü ve Veri Toplama Programı

Floresan parametreler:

Ölçülen: Ft, F0, FM, F, F0′ (ayrıca hesaplanan), FM’. Hızlı polifazik yükselme ve azalma kinetiği (zaman çözünürlüğü 10 µs’ye kadar). PAR ve °C, “Leaf-Clip Holder 2030-B” veya “Micro Quantum/Temp.-Sensor 2060-M” kullanılarak)

Hesaplanan: F0′ (ayrıca ölçülen), Fv/Fm ve Y(II) (sırasıyla PS II’nin maksimum ve etkili fotokimyasal verimi), qL, qP, qN, NPQ, Y(NPQ), Y(NO) ve ETR (elektron taşıma hızı), C/F0 (PS I’den kaynaklandığı varsayılan Fo’nun sabit kesri)

Bilgisayar Gereksinimleri

İşlemci, 0,8 GHz. RAM, 512 MB. Sabit disk alanı, 50 MB. Ekran çözünürlüğü, 1024 x 600 piksel. Arayüz, USB 1.1, 2.0 veya 3.0. İsteğe bağlı arayüz, Bluetooth Sürüm 2.0 + EDR, Widcomm Stack. İşletim sistemi: Microsoft Windows 10, 11
